CLIMATIZACIÓN

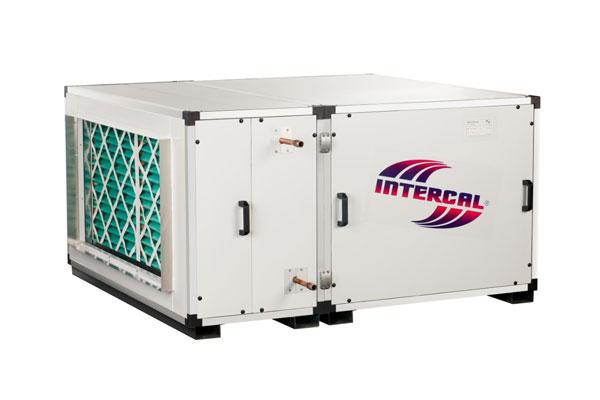

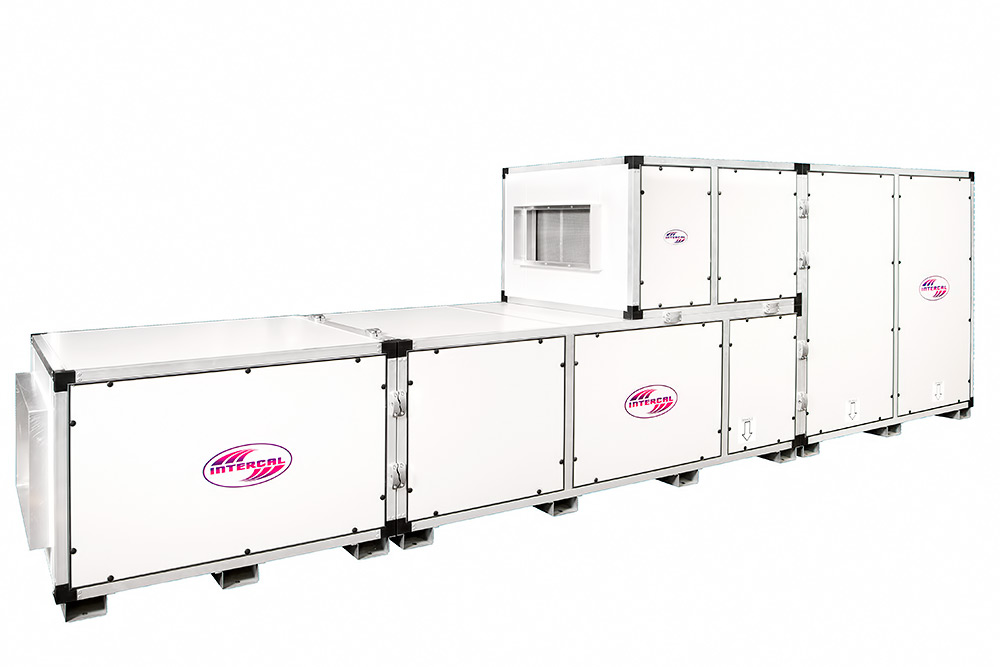

MANEJADORAS DE AIRE – MA

Manejadoras de aire básicas

Completa gama de manejadoras de aire para soluciones de confort térmico  inmobiliario y retail, climatización de áreas de proceso, plantas de alimentos, laboratorios, entre otros. Control de las propiedades del aire en cuanto a temperatura, humedad, higiene y volumen desplazado.  10 modelos estándares hasta 45.000 m3/hr y hasta 250.000 Kcal/hr (82 tr/hr). A pedido y según los requerimiento, se desarrollan equipos de otras capacidades.



CARACTERÍSTICAS CONSTRUCTIVAS

Estructura en perfiles de aluminio auto soportada, panel doble con aislación en poliuretano  ecológico (libre de CFC) e ignífugo. Interior en acero galvanizado, exterior acero galvanizado pre  pintado blanco. Paneles desmontables

Amplia gama de componentes y accesorios:

  • Ventiladores centrífugos y plenum fan.
  • Pre filtros, filtros bolsa, filtros absolutos.
  • Serpentines para agua, glicoles, refrigerantes, vapor.
  • Aletas de aluminio natural o goldfin.
  • Recuperadores de calor.
  • Separadores de gota.
  • Free cooling.
  • Caja de mezcla
  • Ruedas desecantes.

APLICACIONES

  • Hoteles, establecimientos educacionales, centros de eventos.
  • Edificios institucionales y de oficinas.
  • Centros comerciales, grandes tiendas y supermercados.
  • Salas de proceso en la industria alimenticia.
  • Mataderos, plantas faenadoras, criaderos.
  • Aplicaciones especiales.

MANEJADORAS DE AIRE ESTANDAR -MC

Manejadoras de aire básicas

Completa línea de manejadoras de aire estandarizadas. Tamaño reducido y perfil bajo, diseño simple y de fácil selección. Disponible en seis modelos hasta 10.000 M3/hr con capacidad de enfriamiento de 60.000 Kcal/hr.



CARACTERÍSTICAS CONSTRUCTIVAS

  • De diseño compacto y liviana.
  • Estructura en acero galvanizado, pared simple aislada.
  • Ventiladores centrífugos.
  • Filtro desechable.
  • Serpentines para frío y calor.



APLICACIONES

  • Hoteles, centros de eventos.
  • Edificios institucionales, oficinas.
  • Centros comerciales, supermercados.
  • Locales comerciales.
  • Tiendas de conveniencia.

MANEJADORAS SANITARIAS MODULARES – MF

Manejadoras de Aire Sanitarias

DESCRIPCIÓN

Manejadoras de aire especialmente diseñadas para los exigentes requerimientos de hospitales y laboratorios. Preparadas para el uso del filtros HEPA y cumplir con las pruebas de niveles de filtrado y hermeticidad.

Dotadas de ventiladores de accionamiento directo de caudal variable electrónicamente conmutados. Estos últimos permiten mantener de manera automática el caudal de aire compensando la perdida que se produce al ensuciarse los filtros.

A Solicitud se incluye separadores de gotas, mirillas de inspección, tomas de presión en las secciones de filtros para la instalación de manómetros, luces interiores, recuperadores de calor, dampers, entre otras opciones.

HERMETICIDAD E HIGIENE

Su estructura con paneles tipo sándwich con aislación de poliuretano y perfiles de aluminio, permite mantener correctos niveles de estanqueidad e higiene, a la vez facilita la limpieza.

Su construcción modular permite la incorporación de las etapas de filtrado requeridas por el proyecto para cumplir con los estándares del reciento atendido, pudiendo considerarse prefiltros, filtros de bolsa, filtros absolutos.

PRECISIÓN

El caudal se obtiene de manera precisa midiendo la presión diferencial directamente en la tobera calibrada incluida en el ventilador. No requiere la instalación de un instrumento para medir el caudal.

Permite un rango de control mayor que la alternativa convencional, proporcionando una mejor distribución de aire y eficiencia de filtrado.

TECNOLOGÍA

La señal de control se envía directamente a la electrónica integrada en el ventilador. Sus características y tecnología, sustituyen y hacen innecesario utilizar un controlador, variador de frecuencia y filtros de armónicos.

Adicionalmente cuenta con protecciones integradas, requiriendo un tablero de fuerza mas simple.

El ventilador puede ser integrado a un sistema de control centralizado, para ello utiliza el protocolo de comunicación Modbus.

ECONOMÍA

Consumo energético menor que cualquier otra solución alternativa.

Menor mano de obra y simplicidad de instalación.

No requiere calibración en terreno.

Menores tiempos de montaje en la instalación.

Menores fuentes de falla  y mantenimiento mas simple.

No genera armónicos.

OTRAS APLICACIONES PARA LOS VENTILADORES DE TECNOLOGÍA EC

Compensación del caudal de aire ante ensuciamiento de filtros.

Salas con requerimientos de aseguramiento de presión positiva.

Aplicación de tratamiento de aire con caudal variable.

Ventilación controlada.

Otros usos: control mediante señal de temperatura de una sala, de un sensor de monóxido de carbono, una presión de refrigerante, etc.



APLICACIONES

Hospitales (pabellones quirúrgico).

Laboratorios farmacéuticos.

Industria Alimentaria.

Salas Limpias.

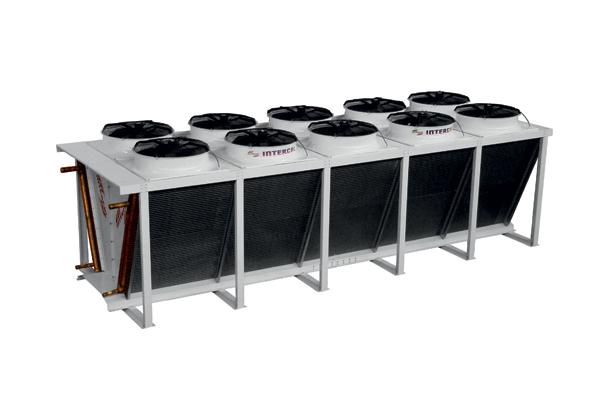

DRY COOLERS

Dry Coolers DRC- DRV

Los modelos DRC y DRV fueron diseñados para disipar el calor presente en fluidos tales como: agua, glicoles, aceites, etc. Útiles en proyectos de refrigeración y climatización con condensación por agua recirculada, enfriamiento de motores, grupos electrógenos, transformadores, enfriadores de aceite en compresores, etc.

El criterio de diseño de los DRY coolers INTERCAL tiene como objetivo reducir el consumo energético de estos durante su operación. Por ello son equipados con intercambiadores de gran superficie y ventilación de alta eficiencia tanto para motores trifásicos AC y electrónicos del tipo EC.

Estos últimos se destacan por estar equipados con un sistema de control autónomo que permite regular el caudal de aire en función de la temperatura del fluido a cada instante, evitando desplazar más aire del necesario para cumplir con las temperaturas objetivo, lo que genera importantes ahorros en el consumo eléctrico.



CAPACIDAD

18 – 546 KW



CARACTERÍSTICAS CONSTRUCTIVAS

  • Tubos de cobre.
  • Aletas de Aluminio Natural.
  • Cubierta Acero electrozincado blanco (RAL 9016).



OPCIONALES

  • Aleta prebarnizada con poliéster (Gold Fin) para ambientes corrosivos.
  • Ventiladores EC.
  • Tiro de aire: Horizontal / Vertical.



APLICACIONES

  • Enfriamiento de agua o aceite.
  • Enfriamiento de moto generadores y turbinas de generación eléctrica.
  • Equipos térmicos y procesos industriales.
  • Enfriamiento de transformadores.
  • Sistemas de enfriamiento cerrados de agua (necesarios cuando existe un

ambiente sucio o contaminante).

  • Sistemas de aire acondicionado y refrigeración condensados por agua.
  • Chillers condensados por agua.

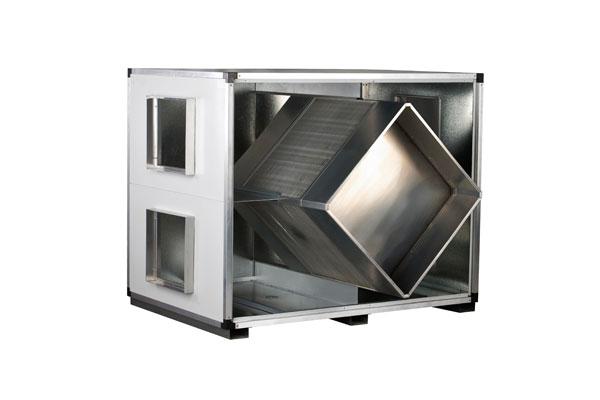

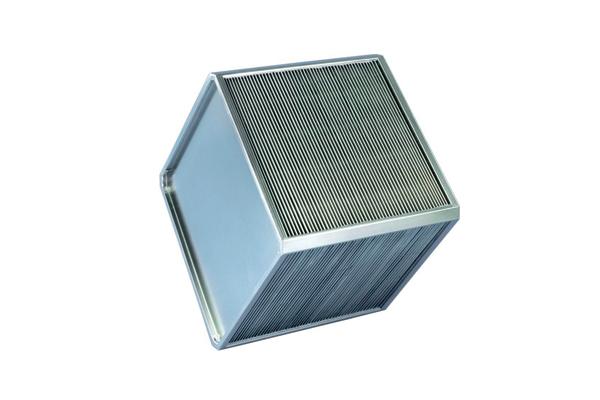

RECUPERADORES DE CALOR AIRE/AIRE

Recuperadores de calor

Eficiencia energética en sistemas de aire acondicionado y ventilación. Reducción de la carga térmica, lo que permite un menor consumo de energía y el diseño con equipos de menor capacidad (calderas y chillers entre otros).



CARACTERÍSTICAS CONSTRUCTIVAS

  • Recuperación de calor aire-aire.
  • Aluminio o aluminio Goldfin (hasta 80°C).
  • Acero inoxidable (hasta 130°C).



APLICACIONES

  • Instalaciones donde no es posible recircular el aire.
  • Quirófanos y laboratorios.
  • Oficinas, locales, industrias.
  • Recuperación de calor en procesos industriales.
  • Aporte al cumplimento de estándares de eficiencia energética,

certificación LEED y Passivhaus entre otras.

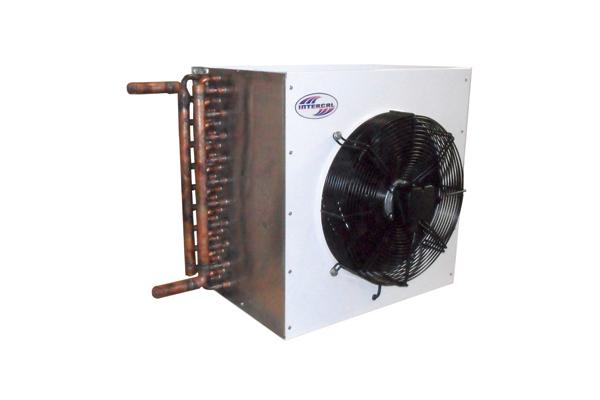

AEROTERMOS – AT

Aerotermos AT

Ideales para sistemas de calefacción de grandes ambientes

CAPACIDAD: 18 a 150 kW

CAUDAL: 3,0 a 7,3 m3/hr.



CARACTERÍSTICAS CONSTRUCTIVAS

  • Para uso con agua caliente.
  • Serpentín fabricado con tubos de cobre y aletas de aluminio.
  • Opción de aleta con protección para ambientes corrosivos del tipo Goldfin.
  • Estructura de acero galvanizado y pintado con pintura electrostática en polvo.
  • Celosía para la orientación del flujo de aire.



APLICACIONES

  • Calefacción de grandes recintos.
  • Naves industriales y galpones.
  • Gimnasios.

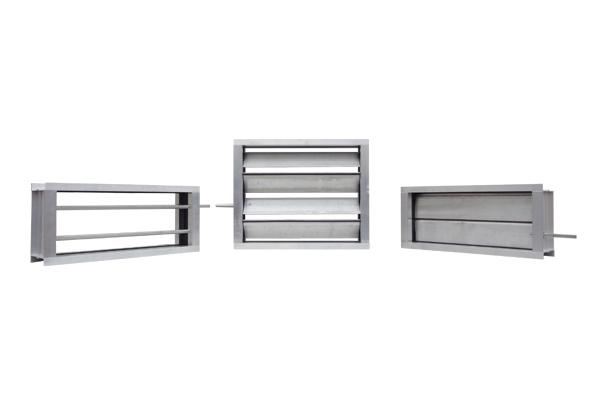

DAMPERS

Dampers

Compuerta de regulación de caudal y presión de aire.



CARACTERÍSTICAS CONSTRUCTIVAS

  • En aluminio.
  • Palas opuestas de perfil alar, para una mejor distribución del flujo de aire.
  • Accionamiento oculto y limpio, de bajo torque.
  • Mando manual o motorizado.
  • Dimensiones 210×200 hasta 910×1400 mm.



APLICACIONES

  • Sistemas y equipos de aire acondicionado y ventilación.
  • Free-cooling.
  • Cajas de mezcla.
  • Ductos y descarga de ventiladores.

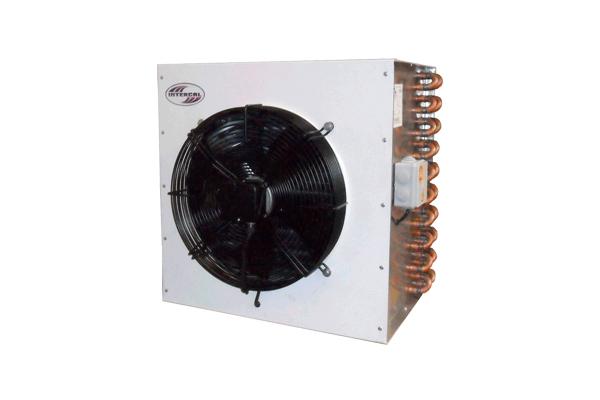

DISPARADORES DE CALOR – AT

Dispensadores de calor

Disipadores de calor para sistemas de agua caliente, glicoles

CAPACIDAD: 16 a 95 KW

CAUDAL: 3,0 a 7,5 m3/hr.



CARACTERÍSTICAS CONSTRUCTIVAS

  • Para uso con agua caliente o glicol.
  • Serpentín fabricado con tubos de cobre y aletas de aluminio.
  • Opción de aleta con protección para ambientes corrosivos del tipo Goldfin.
  • Estructura de acero galvanizado y pintado con pintura electrostática en polvo.



APLICACIONES

  • Adecuado para disipar el excedente de calor

generado en el verano por colectores solares.

• Otras aplicaciones para rechazar energía térmica

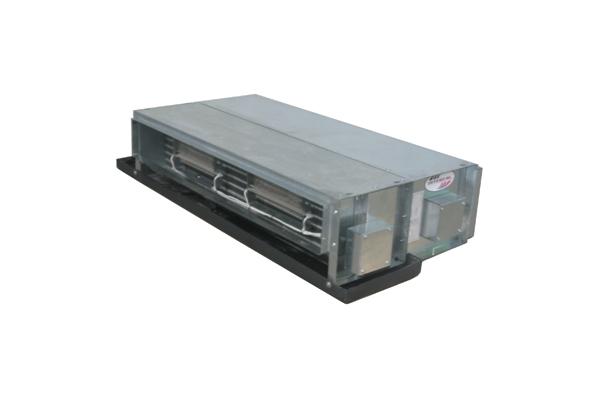

FAN COIL

Fan Coil

CARACTERÍSTICAS CONSTRUCTIVAS

  • Fancoils de tipo horizontal para cielo falso.
  • Tamaños de 200 a1200 cfm.
  • Sistema 2 tubos (3 filas frío-calor) y calefactor eléctrico opcional.
  • Ventiladores centrífugos de 3 velocidades.
  • Bandeja aislada.



APLICACIONES

  • Acondicionamiento de oficinas.
  • Habitaciones de hotel.
  • Habitaciones de clínicas y hospitales.
